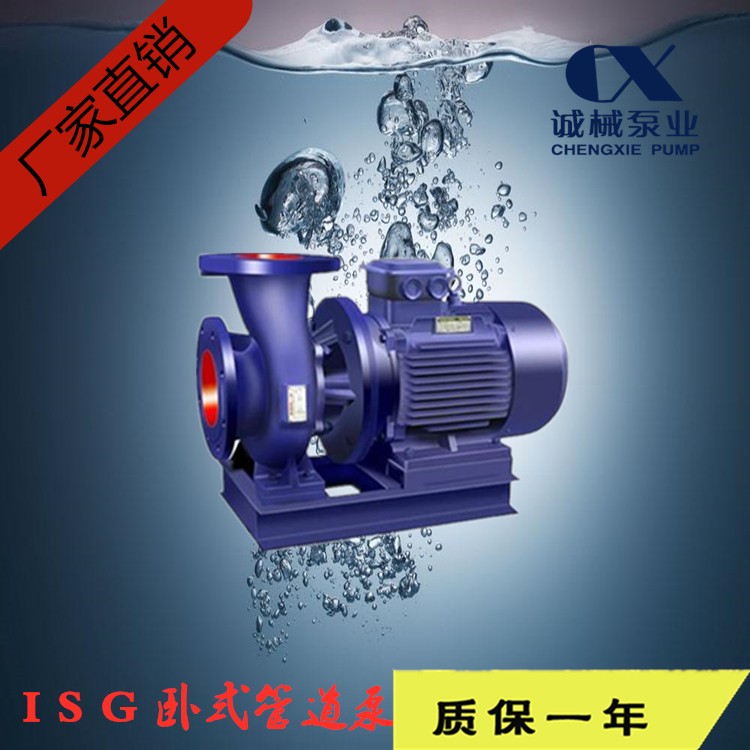

- ISW型變頻臥式管道離心泵 臥式單級單吸離心泵 ISW
-
材質 鑄鐵
泵軸位置 臥式
葉輪結構 封閉式葉輪
流量 1.5~1200（m3/h）
揚程 5~150（m）
汽蝕余量 12（m）
吸入口徑 15~500（mm）
功率 0.37-315（kw）
產品概述:
1、ISW系列臥式離心泵是SW系列臥式離心泵，熱水循環泵是根據IS型、IR型離心泵之性能參數，參照ISO2858標準，采用國內水力模型化設計而成，是理想的新一代高效節能臥式泵產品。
2、ISW系列臥式單級單吸離心泵，是在吸收國內外同類產品先進技術的基礎上，采用國內通用離心泵之性能參數，自行研制開發的新一代節能、環保臥式離心泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業水平。
產品特點:
1、運行平穩：泵軸的同心度葉輪優異的動靜平衡，保證平穩運行，絕無振動。
2、滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
3、噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲。
4、故障率低：結構簡單合理，關鍵部分采用品質配套，整機無故障工作時間大大提高。
5、維修方便：更換密封、軸承、簡易方便。
6、占地更?。撼隹诳上蜃蟆⑾蛴?、向上三個方向，便于管道布置安裝，節省空間

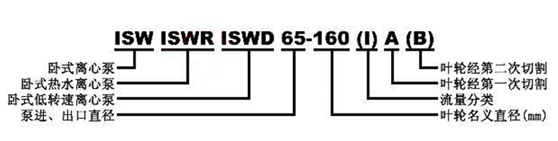

型號說明:

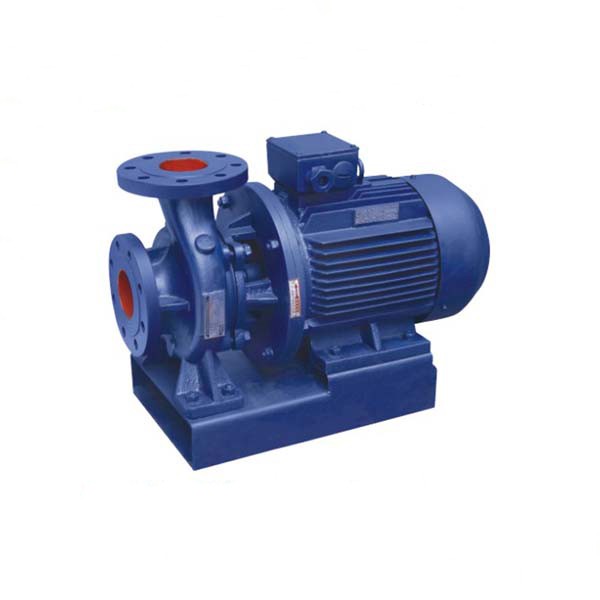

產品結構:
ISW型系列泵為單級單吸臥式離心泵，該泵由電機、泵和底座三部分組成。泵結構包括泵體、葉輪、泵蓋、機械密封等零部件組成。泵體和泵蓋的部分是從葉輪北面出剖分的，即為后開門結構形式。
泵和電機同軸，為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，其中殘余軸向力由電機內軸承受。泵與電機直接，安裝時無需校正，具有共同底座，采用
JGD型減震器進行隔振。安裝方式其出口可以垂直向上，也可向左或向右，安裝靈活、簡便。產品符合GB/T5657-1994《離心泵技術條件（III）類》；可輸送介質溫度不超過105℃的清水或物理化學特性類似于清水的其他液體。
產品用途:
ISW臥式單級單吸離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜60℃。
工作原理：
當離心泵啟動后，泵軸帶動葉輪一起作高速旋轉運動，迫使預先充灌在葉片間液體旋轉，在慣性離心力的作用下，液體自葉輪中心向外周作徑向運動。液體在流經葉輪的運動過程獲得了能量，靜壓能增高，流速增大。當液體離開葉輪進入泵殼后，由于殼內流道逐漸擴大而減速，部分動能轉化為靜壓能，后沿切向流入排出管路。所以蝸形泵殼不僅是匯集由葉輪流出液體的部件，而且又是一個轉能裝置。當液體自葉輪中心甩向外周的同時，葉輪中心形成低壓區，在貯槽液面與葉輪中心總勢能差的作用下，致使液體被吸進葉輪中心。依靠葉輪的不斷運轉，液體便連續地被吸入和排出。液體在離心泵中獲得的機械能量終表現為靜壓能的提高。
需要強調指出的是，若在離心泵啟動前沒向泵殼內灌滿被輸送的液體，由于空氣密度低，葉輪旋轉后產生的離心力小，葉輪中心區不足以形成吸入貯槽內液體的低壓，因而雖啟動離心泵也不能輸送液體。這表明離心泵無自吸能力，此現象稱為氣縛。吸入管路安裝單向底閥是為了防止啟動前灌入泵殼內的液體從殼內流出?？諝鈴奈牍艿肋M(jìn)到泵殼中都會造成氣縛。
性能參數：
| 型號 | 流量 | 揚程 | 效率 | 轉速 | 電機功率 |
| (m3/h) | (m) | (%) | (r/min) | (kw) | |
| 15-80 | 1.1 | 8.5 | 26 | 2800 | 0.18 |
| 1.5 | 8 | 34 | |||
| 2 | 7 | 34 | |||
| 20-110 | 1.8 | 16 | 25 | 2800 | 0.37 |
| 2.5 | 15 | 34 | |||
| 3.3 | 13.5 | 35 | |||
| 20-125 | 1.8 | 21 | 28 | 2800 | 0.75 |
| 2.5 | 20 | 35 | |||
| 3.3 | 18.6 | 34 | |||
| 20-160 | 1.8 | 33 | 19 | 2900 | 1.5 |
| 2.5 | 32 | 25 | |||
| 3.3 | 30 | 23 | |||
| 25-110 | 2.8 | 16 | 34 | 2900 | 0.55 |
| 4 | 15 | 42 | |||
| 5.2 | 13.5 | 41 | |||
| 25-125 | 2.8 | 20.6 | 28 | 2900 | 0.75 |
| 4 | 20 | 36 | |||
| 5.2 | 18 | 35 | |||
| 25-125A | 2.5 | 17 | 29 | 2900 | 0.75 |
| 3.6 | 16 | 35 | |||
| 4.6 | 14.4 | 31 | |||
| 25-160 | 2.8 | 33 | 24 | 2900 | 1.5 |
| 4 | 32 | 32 | |||
| 5.2 | 30 | 33 | |||
| 25-160A | 2.6 | 29 | 27 | 2900 | 1.1 |
| 3.7 | 28 | 31 | |||
| 4.9 | 26 | 29 | |||
| 32-100 | 3.5 | 14.5 | 35 | 2900 | 0.55 |
| 4.5 | 12.5 | 40 | |||
| 5.3 | 11 | 38 | |||
| 30-125 | 3.5 | 22 | 40 | 2900 | 0.75 |
| 5 | 20 | 44 | |||
| 6.5 | 18 | 42 | |||
| 32-125A | 3.1 | 17.6 | 39 | 2900 | 0.55 |
| 4.5 | 16 | 43 | |||
| 5.8 | 14.4 | 40 | |||
| 32-160 | 4.4 | 33 | 40 | 2900 | 1.5 |
| 6.3 | 32 | 44 | |||
| 8.3 | 30 | 42 | |||
| 32-160A | 2.8 | 27 | 31 | 2900 | 1.1 |
| 4 | 25 | 34 | |||
| 5.2 | 21 | 32 | |||
| 32-200 | 3.1 | 50.5 | 28 | 2900 | 3 |
| 4.5 | 50 | 32 | |||
| 5.8 | 48 | 30 | |||
| 32-200A | 2.8 | 44.6 | 34 | 2900 | 2.2 |
| 4 | 44 | 40 | |||
| 5.2 | 42.7 | 42 | |||
| 32-160(1) | 4.4 | 33.2 | 34 | 2900 | 2.2 |
| 6.3 | 32 | 40 | |||
| 8.3 | 30.2 | 42 | |||
| 32-200(1) | 4.4 | 50.5 | 26 | 2900 | 4 |
| 6.3 | 50 | 33 | |||
| 8.3 | 48 | 35 | |||
| 40-100 | 4.4 | 13.2 | 48 | 2900 | 0.55 |
| 6.3 | 12.5 | 54 | |||
| 8.3 | 11.3 | 53 | |||
| 40-100A | 3.9 | 10.6 | 48 | 2900 | 0.37 |
| 5.6 | 10 | 52 | |||
| 7.4 | 9 | 50 | |||
| 40-125 | 4.4 | 21 | 41 | 2900 | 1.1 |
| 6.3 | 20 | 46 | |||
| 8.3 | 18 | 43 | |||
| 40-125A | 3.9 | 17.6 | 40 | 2900 | 0.75 |
| 5.6 | 16 | 45 | |||
| 7.4 | 14.4 | 41 | |||
| 40-160 | 4.4 | 33 | 35 | 2900 | 2.2 |
| 6.3 | 32 | 40 | |||
| 8.3 | 30 | 40 | |||
| 40-160A | 4.1 | 29 | 34 | 2900 | 1.5 |
| 5.9 | 28 | 39 | |||
| 7.8 | 26.3 | 39 | |||
| 40-160B | 3.8 | 25.5 | 34 | 2900 | 1.1 |
| 5.5 | 24 | 38 | |||
| 7.2 | 22.5 | 37 | |||
| 40-200 | 4.4 | 51 | 26 | 2900 | 4 |
| 6.3 | 50 | 33 | |||
| 8.3 | 48 | 32 | |||
| 40-200A | 4.1 | 45 | 26 | 2900 | 3 |
| 5.9 | 44 | 31 | |||
| 7.8 | 42 | 32 | |||
| 40-200B | 3.7 | 38 | 25 | 2900 | 2.2 |
| 5.3 | 36 | 29 | |||
| 7 | 34.5 | 27 | |||
| 40-250 | 4.4 | 82 | 24 | 2900 | 7.5 |
| 6.3 | 80 | 28 | |||
| 8.3 | 74 | 28 | |||
| 40-250A | 4.1 | 72 | 24 | 2900 | 5.5 |
| 5.9 | 70 | 28 | |||
| 7.8 | 65 | 27 | |||
| 40-250B | 3.8 | 61.5 | 23 | 2900 | 4 |
| 5.5 | 60 | 27 | |||
| 7 | 56 | 26 | |||
| 40-100(1) | 8.8 | 13.2 | 55 | 2900 | 1.1 |
| 12.5 | 12.5 | 62 | |||
| 16.3 | 11.3 | 60 | |||
| 40-100(1)A | 8 | 10.6 | 57 | 2900 | 0.75 |
| 11 | 10 | 60 | |||
| 14.5 | 9 | 59 | |||
| 40-125(1) | 8.8 | 21.2 | 49 | 2900 | 1.5 |
| 12.5 | 20 | 58 | |||
| 16.3 | 17.8 | 57 | |||
| 40-125(1)A | 8 | 17 | 53 | 2900 | 1.1 |
| 11 | 16 | 57 | |||
| 14.5 | 14 | 55 | |||
| 40-160(1) | 8.8 | 33 | 45 | 2900 | 3 |
| 12.5 | 32 | 52 | |||
| 16.3 | 30 | 51 | |||
| 40-160(1)A | 8.2 | 29 | 44 | 2900 | 2.2 |
| 11.7 | 28 | 51 | |||
| 15.2 | 26 | 50 | |||
| 40-160(1)B | 7.3 | 23 | 50 | 2900 | 1.5 |
| 10.4 | 22 | ||||
| 13.5 | 20.5 | ||||
| 40-200(1) | 8.8 | 51.2 | 38 | 2900 | 5.5 |
| 12.5 | 50 | 46 | |||
| 16.3 | 48 | 46 | |||
| 40-200(1)A | 8.3 | 45 | 37 | 2900 | 4 |
| 11.7 | 44 | 45 | |||
| 15.3 | 42 | 45 | |||
| 40-200(1)B | 7.5 | 37 | 44 | 2900 | 3 |
| 10.6 | 36 | ||||
| 13.8 | 34 | ||||
| 40-250(1) | 8.8 | 81.2 | 31 | 2900 | 11 |
| 12.5 | 80 | 38 | |||
| 16.3 | 77.5 | 40 | |||
| 40-250(1)A | 8.2 | 71 | 38 | 2900 | 7.5 |
| 11.6 | 70 | ||||
| 15.2 | 68 | ||||
| 40-250(1)B | 7.6 | 61.4 | 37 | 2900 | 5.5 |
| 10.8 | 60 | ||||
| 14 | 58 | ||||
| 40-250(1)C | 7.1 | 53.2 | 36 | 2900 | 5.5 |
| 10 | 52 | ||||
| 13.1 | 50.4 |
